Energie – Versorgung + Abwasser

Die Ver- und Entsorgungsstation für Wohnmobil, Caravan, Bus und Boot. Wirtschaftlich, funktionell und praxisnah.Frischwasserabgabe mit VerrechnungWasseranlage und Versorgungs-Anschlüsse gemäß der neuen Trinkwasser-Verordnung und DIN-EN 1717.

Konstruktion / Bauweise

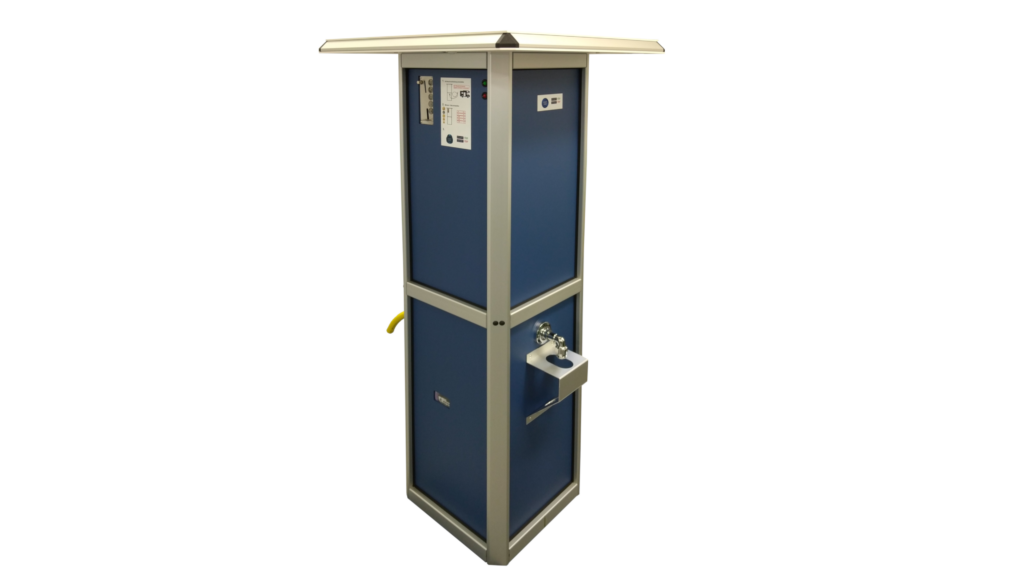

Bei der Entwicklung der Ver- und Entsorgungssäule EVA wurde hinsichtlich Material, Design und Ausstattung sowie auf einfache Bedienung und Personenschutz größter Wert gelegt und zum Teil neue Wege beschritten.

Material

Einfache, robuste Konstruktion in Modulbauweise. Trägerrahmen aus hochwertiger Alu-Legierung, Oberfläche eloxiert. Modulfelder aus gleichem Material, zusätzlich pulverbeschichtet und einbrennlackiert, somit beständig gegen Witterung, Seewasser und handelsübliche Reinigungs- und Lösungsmittel.

Design

In der Grundausstattung ist das „Dach“ der Säule weiß, die Modulfelder blau (RAL5000). Alle RAL-Farben sind auf Kundenwunsch möglich, z. B. charakteristische Farben einer Firma oder, wenn sich die Anlage harmonisch in die Umgebung einfügen soll, z. B. im Kurgebiet von Kurorten.

Ausstattung

Der Kunde bestimmt, je nach örtlichen Gegebenheiten und Erfordernissen, den Umfang und die Ausstattung der Säule, wie: Beleuchtung, Münzautomat, die Steuerungsart der Betriebszeiten usw. Die Modulbauweise ermöglicht: den Austausch der einzelnen Felder bei Beschädigung, das evtl. Nachrüsten oder Ergänzen (z. B. von el. Steckdosen) einfach durch Austausch des Moduls. Wir beraten Sie gerne bei der Planung Ihres Stellplatzes und der damit erforderlichen Ausstattung der V+E-Anlage.

Bedienung

Die Ver- und Entsorgungssäule EVA besitzt keine üblichen Wasserhähne! Diese sind erfahrungsgemäß häufig Anlass zu Ärger und Problemen. Die Frisch- und Abwasserspülung wird in der V+E-Säule über elektrische Taster ein- bzw. ausgeschaltet, sie ist durch die serienmäßig eingebaute thermostatgeregelte Frostschutz-Rohrbegleitheizung ganzjährig betriebsbereit.

Wichtig: Der Gully für die Grauwasser- bzw. WC-Entsorgung ist ebenerdig mit der Bodenoberfläche, so dass Festtanks durch natürliches Gefälle entleert werden können!

Sicherheit

Die Anlage bietet ein Höchstmaß an elektrischer Sicherheit, da mehrere Schutzmaßnahmen gemäß VDE 0100 Teil 100/5-82 sowie VDE 0100 Teil 721 DIN 57100 miteinander kombiniert sind:

FI/LS-Kombischalter B 16A/0,03A
Schutzisolierung
Schutzkleinspannung: 24V für alle Schaltgeräte.

Somit ist größtmöglicher Personenschutz gegen Berührungsspannung gegeben.

Trinkwasserschutz

Der Wasserauslauf zur Reinigung der WC-Kassetten ist räumlich getrennt und auf der Gegenseite zum Brauchwasseranschluss angeordnet, dies bedeutet ein Optimum an Hygiene.
Die Wasseranlage entspricht der neuen Trinkwasserverordnung vom 01.01.2003, alle verwendeten Armaturen sind DIN-DVWG zugelassen, Bauform nach neuer DIN-EN 1717.
Eine automatische Spülung der Frischwasserzuleitung nach DIN EN 806-5 ist in der Grundaustattung integriert. Somit ist ein hohes Hygienemaß für die permanente Frischwasserabgabe gerwährleistet.

Sonstiges

Die Bedienung von E+V+A ist einfach und unkompliziert, Bedienungsfehler sind praktisch ausgeschlossen. Die Bedienungsanleitung ist in einem allgemein verständlichen Piktogramm auf der Seite des Münzautomaten angebracht.

Grundausstattung

Rahmengestell aus Alu-Legierung (AlMg3), Oberfläche natur eloxiert, alle Modulfelder zusätzlich chromatiert und pulverbeschichtet (standardmäßig in RAL9016 weiß (Dach) und RAL5000 blau)
1 Leermodul MO-10/9016
2 Türmodule MO-20 mit je zwei Sicherheitsschlössern
1 Modul für Frischwasser-Versorgung über frostsicherem Anschluss 3/4″, geschützt über Abdeckblech (Berührungsschutz)
1 Modul mit Wasserauslauf über Rohrunterbrecher Bauform A1, zur Reinigung der WC-Kassetten sowie Gully-Nachspülung
1 Modul mit Betriebs-Kontrolleuchte: (grün = Anlage EIN, rot = Anlage AUS. Ein-Ausschalten der Anlage wahlweise per Hand oder gegen Aufpreis über Zeitschaltuhr (bei Bestellung angeben!).
Gesamte Wasseranlage frostgeschützt über vollautomatisches Heizband, selbstregelnd und zusätzlich isoliert, mit 230V-Netz-Überwachung. Heizung EIN: < 4° C, AUS: > 7° C, max. Heizleistung = 64 W bei 4 m Länge
Elektrische Anlage: FI/LS-Kombischalter B 16A/0,03A, Isolierstoffgehäuse (Schutzisolierung), Trenntrafo (Schutzkleinspannung 24V AC) gemäß VDE 0100-Teil 721, DIN 57100
2-fach LED-Beleuchtung mit 180° Bewegungsmelder
Bodenanker aus Winkelrahmen (Alu-Legierung), Abdeckblech plus Klappe über Abwassergully
Abwassergully senkrecht gerade, wärmegedämmt (nicht beheizbar!)

Bodenanker (Grundausstattung)

Bodenanker als Sockel zur sicheren und stabilen Aufstellung und Montage der Versorgungssäule E+V+A.

Der Grundrahmen inkl. Abwassergully wird vor Aufstellung der Versorgungssäule dem Betreiber zugesandt. Das Einbetonieren des Rahmens in das Bodenfundament erfolgt bauseits.

Planung, Anordnung und Bauausführung des Stellplatzes und eines evtl. zusätzlichen Gullys zur Abwasser-/WC-Entsorgung sowie der Anschluss an das Kanalnetz und die Zuführung von el. Strom und Frischwasser wird ebenfalls bauseits durch den Betreiber der Anlage vorgenommen.

Frischwasser-Anschluss

Die Frischwasserentnahme erfolgt über einen Schlauchanschluss 3/4″ und wird über einen PIEZO – Taster „START – STOP“ geöffnet bzw. geschlossen. Der Schlauchanschluss ist zugleich Rückflussverhinderer. Das Trennblech verhindert eine direkte Berührung mit WC-Kassette bzw. Abwasserschlauch.

Trennblech als Berührungsschutz zwischen Wasserauslauf und
WC-Kassette bzw. WC-Schlauch

Die Anlage besitzt keine Wasserhähne herkömmlicher Bauart, da diese erfahrungsgemäß recht wartungs- und reparaturbedürftig sind.

Die Wassermenge ist über den Münzzeitschalter zeit-, nicht mengengesteuert und werkseitig voreingestellt auf ca. 80 – 90 Liter pro Münzzeit. Diese Menge kann durch den Betreiber der Anlage selbst geändert werden.

WC-/Abwasserentsorgung: Spülwasser-Anschluss

Gemäß DIN 1988 Teil 4 bzw. DIN-EN 1717 muss gewährleistet sein, dass keine Bakterien in das Leitungsnetz gelangen können. Der Spülanschluss zum Reinigen der WC-Kassette bzw. des Gullys ist daher mit einem sogenannten „freien Auslauf“ in Verbindung mit einem Rohrunterbrecher Bauform A1 versehen.

Die Wasserspülung kann entweder über den Münzzeitschalter verriegelt oder davon unabhängig per Drucktaster zeitgesteuert als sog. Intervallstrahl betätigt werden.

Entsorgungsseite für Anschluss Spülschlauch mit
Rohrunterbrecher Bauform A1

Abwassergully/Adeckklappe (Grundausstattung)

Abdeckklappe verschließbar mittels Vorhängeschloss.
Ausführung manuell: Öffnen und Schließen der Abdeckklappe von Hand oder mit dem Fuß (Standard).

Optional

Fertigbetonsockel zum eingraben für EVA Art.Nr.: SO.EVA01

Montage: einfach, unkompliziert, günstig

Die Montage der Säule kann durch Eigenleistung oder durch unseren KERN-Kundendienst erfolgen.
Bei Montage durch KERN ist der Transport der Anlage in der Montage beinhaltet. Transport, Montage und Inbetriebnahme wird im Angebot getrennt ausgewiesen. Die km-genaue Endabrechnung erfolgt nach erbrachter Leistung.
